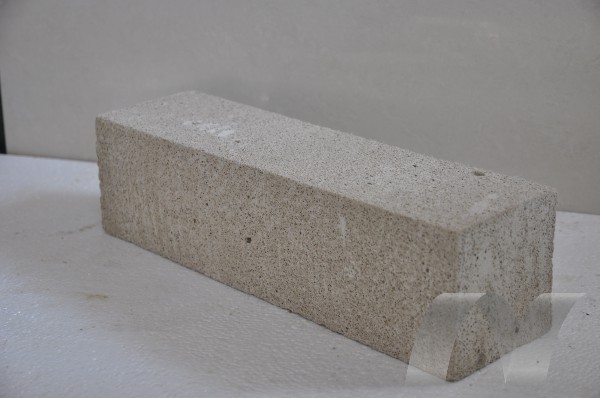

超輕發泡水泥/泡沫混凝土與CSA復合型水泥發泡劑結合后形成的發泡材料具有如下性能特點：
1. 形成的發泡材料符合A1級不燃材料的防火等級。
2. 形成的發泡材料干體積密度低、保溫效果好，可滿足國家建筑節能65%的要求；干體積密度低在40~110Kg/m3時，導熱系數為在0.034~0.045W/(m.k)。
3.形成的發泡材料雖然干體積密度低、但和其他物理發泡所生產的保溫材料比相對強度較高；容重在40~110Kg/m3時，強度在0.04~0.5Mpa。
4. 發泡后的泡沫混凝土穩定，不塌孔，泡沫混凝土的流動性可根據工程需要進行調整。
5. 早期強度高，形成的發泡材料2小時即可脫模。
6. 閉孔率高，形成的發泡材料閉孔率在90%以上，保溫效果佳。
7.整體性好，形成的發泡材料韌性好、在干體積密度低強度亦相對較低的情況下便于現場施工及長途運輸。
8.無機環保。
執行標準：
GB/T10295-2008《絕熱材料穩定熱阻及有關特性的測定熱流計法》
GB/T5486.3-2001《無機硬質絕熱制品試驗方法密度、含水率及吸水率》GB/T11969-2008《蒸壓加氣混凝土性能試驗方法》。
干體積密度和導熱系數
（附國家檢測報告兩張前頁+50~200型導熱系數指標八頁共十頁縮小）。
干體積密度和強度 表1
|
密度等級 |
檢測結果（kg/m3） |
抗壓強度（Mpa） |
|
50型 |
48 |
0.06 |
|
60型 |
57 |
0.08 |
|
70型 |
68 |
0.14 |
|
80型 |
85 |
0.21 |
|
90型 |
96 |
0.32 |
|
110型 |
112 |
0.46 |
|
150型 |
152 |
0.68 |
|
200型 |
198 |
0.87 |
由于超輕發泡水泥/泡沫混凝土是以水泥為基材的無機材料，所以完全符合國家建筑防火等級A1級不燃材料的標準、并且具有超輕、導熱系數低、整體性好等優點，經國家權威部門檢測板材導熱系數可以達到建筑節能65%的指標要求。
完全可以代替EPS/XPS有機塑料板材、聚氨酯發泡、巖棉等有機外墻保溫材料，是一種新型的建筑節能環保材料。
50型超輕發泡板材和EPS、XPS、聚氨酯發泡材料的綜合對比情況： 表2
|
分類 項目 |
超輕發泡板材 |
PS板材 |
XPS板材 |
聚氨酯發泡材料 |
|
密度（Kg/m3） |
48.0 |
18~22.0 |
32.0 |
25~35.0 |
|
導熱系數W/(m.k) |
0.036 |
0.041 |
0.032 |
0.022~0.026 |
|
抗壓強度（Mpa） |
0.06 |
0.10 |
0.15 |
0.08~0.18 |
|
防火等級 |
A1級不燃 |
E/B2級可燃 |
E/B2級可燃 |
E/B2級可燃 |
80型超輕發泡板材和EPS、XPS、聚氨酯發泡材料的綜合對比情況： 表3
|
分類 項目 |
超輕發泡板材 |
EPS板材 |
XPS板材 |
聚氨酯發泡材料 |
|
密度（Kg/m3） |
85.0 |
18~22.0 |
32.0 |
25~35.0 |
|
導熱系數W/(m.k) |
0.04 |
0.041 |
0.032 |
0.022~0.026 |
|
抗壓強度（Mpa） |
0.21 |
0.10 |
0.15 |
0.08~0.18 |
|
防火等級 |
A1級不燃 |
E/B2級可燃 |
E/B2級可燃 |
E/B2級可燃 |
1. 本材料在應用過程中應和CSA復合型水泥發泡劑配合使用，不可隨意更換發泡劑。
2. 嚴禁將本材料與其它水泥或無機材料混用。
3.漿體的可操作時間可視工程實際需要而定，購買時應預先和廠家技術人員聯系
版權所有：唐山北極熊建材有限公司
地址：河北省唐山市灤縣雷莊鎮招商西路174號
